Кабельное телевидение и анализаторы RigExpert

Режим измерения линий передач, который встроен в анализатор RigExpert AA-230PRO (а также в программе AntScope с приборами AA-230 и AA-230PRO), может быть с успехом использован в домашних условиях для контроля проводки кабельного телевидения.

Пики на графике импульсной характеристики можно сопоставить с расположением известных устройств (это могут быть соединения кабелей, ответвители, делители). А наличие других пиков будет свидетельствовать о скрытой неисправности кабеля, которую следует устранить. Ведь обычно неизвестно, в каком состоянии сам кабель, его соединения и другие узлы проводки – даже в новых комплектующих встречается много брака.

Можно ли подключать анализатор к сети кабельного телевидения? Есть ли риск «сжечь» при этом сам прибор, подключенный к этой же сети телевизор или даже оборудование оператора? Попробуем разобраться.

Разумеется, включение в сеть устройств, не одобренных оператором кабельного телевидения, никогда не будет им приветствоваться. С другой стороны, как оборудование оператора, так и современные абонентские устройства (телевизоры, кабельные модемы) рассчитаны так, чтобы не выходить из строя при воздействии переменного напряжения высокой частоты амплитудой в несколько вольт –  поэтому при помощи AA-230 или AA-230PRO не удастся их «спалить». Кроме того, с самими анализаторами ничего не случится, если их высокочастотный разъем подключить к работающему кабельному модему или же к входящему в квартиру кабелю. Следует заметить, что при соединении прибора с компьютером между корпусом последнего и оплеткой кабеля может быть довольно большой уровень переменного напряжения, поэтому разумно будет использовать для измерений ноутбук, отключенный от сети питания.

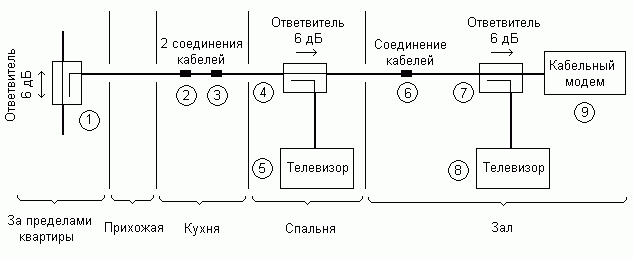

Эксперимент проводился в квартире со следующей конфигурацией телевизионной сети:

В кабельной линии оператора установлен двунаправленный ответвитель 1. Кабель вводится в квартиру, где проходит прихожую. В кухне установлены: соединитель 2, небольшой отрезок кабеля и соединитель 3. К кабелю, входящему в спальню, подключен ответвитель 4 (для телевизора 5). В зале установлены еще один соединитель 6 и ответвитель 7 для телевизора 8. Кабельный модем 9 подключен таким образом, чтобы уровень сигнала на нем был больше по сравнению с телевизорами, и чтобы работал обратный канал передачи данных. Безусловно, это не лучшая конфигурация – но как и телевизоры, так и модем работают с приемлемым качеством.

В первом случае анализатор AA-230PRO был подключен вместо кабельного модема 9. В программе AntScope был задан коэффициент укорочения 0.8 – часто встречающийся для телевизионных кабелей (поскольку измерять расстояния с большой точностью было не нужно).

На графике импульсной характеристики (красный цвет) отчетливо видны отражения от ответвителя 7, затем от соединения 6, ответвителя 4 (пик ниже, поскольку ответвитель 7 уже внес довольно сильное затухание), соединений 3 и 2, и, наконец, от ответвителя 1. Расстояния до этих отражений примерно соответствуют реальной длине соединительных кабелей. Других пиков не обнаружено – это значит, что заметных повреждений кабеля нет.

Во втором случае прибор подключался точке, где ранее было соединение 3.

Отчетливо видны отражения от ответвителя 4, соединения 6, ответвителя 7 и уже подключенного кабельного модема 9. Других заметных пиков на графике нет.

Кстати, отражений от телевизоров 5 и 8 на графиках заметить не удалось – видимо, это связано со значительным ослаблением сигнала в ответвителях.

Денис Нечитайлов, UU9JDR
