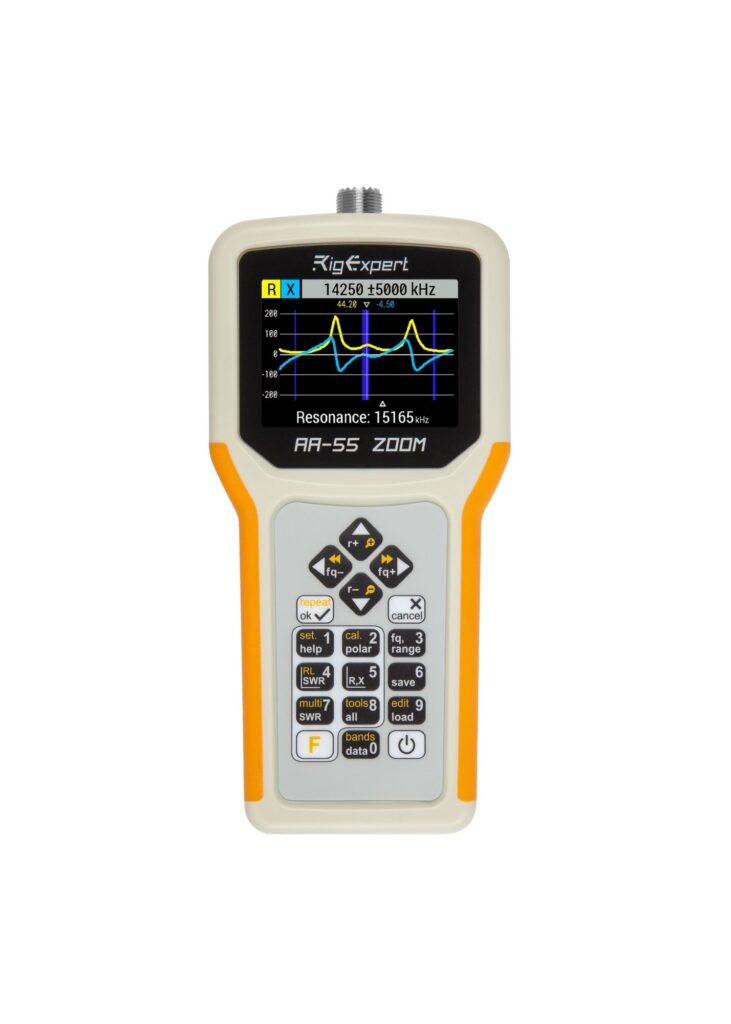

RigExpert AA-55 ZOOM – Аналізатор антен і кабелів (0,06–55 МГц, TFT, USB)
Артикул: 19251
Аналізатори Антен і Кабелів, ВЧ Аналізатори, НВЧ АналізаториВідсутній
RigExpert AA-55 ZOOM – Аналізатор антен і кабелів (0,06–55 МГц, TFT, USB)
Технічні характеристики
Частотний діапазон
- 0.06 дo 55 МГц
Крок вводу частоти
- 1 кГц
Вимірювання для систем
- 25, 50, 75, 100 Ом
Діапазон вимірювання КСХ
- від 1 до 10 в режимі графіку
- від 1 до 100 в цифровому режимі
Діапазон R і X
- 0…1000, -1000…1000 в режимі графіку
- 0…10000, -10000…10000 в цифровому режимі
Режими відображення
- R, X графік, 100 точок
- SWR, return loss, R, X, Z, L, C at single frequency
- Графік зворотніх втрат, 100 точок
- Графік КСЧ, 100 точок
- Графік Сміта, 100 точок
- КСХ на одній або кількох частотах
РЧ вихід
- Connector type: UHF (SO-239)
- Вихідна потужність: +13 дБм (при навантаженні 50 Ом)
- Форма вихідного сигналу: квадрат
Живлення
- Дві Ni-MH батареї 1,2 В типу АА
- Дві лужні батареї 1,5 В типу АА
- Коли аналізатор підключений до ПК або адаптера постійного струму через роз'єм USB, він отримує живлення від цих джерел
- Макс. 4 години безперервного вимірювання, макс. 2 дні в режимі очікування при використанні повністю заряджених батарей
Інтерфейс
- USB підключення до персонального комп'ютера
- Клавіші 6х3 на водонепроникній клавіатурі
- Кольоровий TFT дисплей 320×240
- Меню та екрани довідки англійською (стандарт), японською та французькою мовами
Розміри
- 103 мм x 207 мм x 37 мм (4.1 " x 8.1 " x 1.4 ")
Робоча температура
- 0…40 °C (32…104 °F)
Вага
- 310 г (10,9 унцій) без батарей
GTIN-13
- 4820185420099
Примітка
- Зроблено в Україні
- Специфікації можуть бути змінені без попередження
Частоти
- 0,06 - 55 МГц
Бренд
- RigExpert
Застосування
- Аматорське радіо
- Комерційне радіо
Детальніше
ПЕРЕТВОРИ складні вимірювання на РОЗВАГУ
Кольоровий TFT-дисплей 320×240 із ZOOM
Багатомовні меню та екрани довідки
Bluetooth LE для зв'язку з мобільним додатком
Постійність і точність без попереднього повторного калібрування
Аналізатор розроблено для вимірювання КСХ (коефіцієнт стоячої хвилі), зворотніх втрат, втрат в кабелі та інших параметрів кабелів та антенних систем в діапазоні від 60 кГц до 55 МГц.
RigExpertCare - 2 роки гарантії
- Надійність – у ДНК аналізаторів антен і кабелів RigExpert.
- RigExpertCare гарантує вам два роки обслуговування або заміну пристрою на новий на ваш вибір. Послуги безкоштовні.
- Кожен пристрій RigExpert проходить чотири фази контролю якості перед тим, як відправити його користувачеві.
- Тому ми впевнені в якості нашої продукції.
- Але деякі інтегральні схеми можуть містити прихований дефект, що виявляється з часом.
- RigExpertCare бере на себе цей ризик замість вас.
Завантаження
Технічна специфікація АА-55 ZOOM
Інструкція користувача АА-55 ZOOM
Брошура АА-55 ZOOM
Інструкція з програмного забезпечення
AntScope2 програмне забезпечення для Linux
AntScope2 програмне забезпечення для macOS
AntScope2 програмне забезпечення для Windows
Flashtool прошивка для macOS
Flashtool прошивка для Windows
RigExpert AA-55 ZOOM – Надійний КХ аналізатор для точного вимірювання антен і кабельних ліній
AA-55 ZOOM — це високоточний аналізатор антен і кабелів для діапазону частот від 60 кГц до 55 МГц, призначений для аматорського та комерційного використання. Пристрій забезпечує детальне вимірювання КСХ, зворотних втрат, імпедансу, фази, ємності та індуктивності.
Завдяки кольоровому TFT-дисплею 320×240 з функцією ZOOM, графіки легко читаються навіть у складних умовах. Підтримка USB-підключення до ПК, зручна водозахищена клавіатура та тривала автономна робота роблять AA-55 ZOOM надійним інструментом у польових умовах.
Переваги:
•Частотний діапазон: 0,06–55 МГц
•Режими: графіки КСХ, зворотних втрат, імпедансу, діаграма Сміта
•Точність: до 100 точок вимірювання на графік
•Підключення: USB до ПК
•Кольоровий TFT-дисплей із функцією ZOOM
•Живлення: 2 батареї AA або через USB
•Вага: 310 г, компактні розміри
•Мови: англійська, японська, французька
Застосування: налаштування та діагностика антен, вимірювання параметрів фідерів, аналіз кабельних ліній.
