Після ознайомлення з можливостями комплексу Spectrozir SA + Fobos SDR логічним наступним кроком є правильне розгортання системи та вибір обладнання.

У цій статті ми розглянемо:

• яке обладнання потрібне для роботи;
• як побудувати базову систему радіомоніторингу;
• які вимоги до комп’ютера;
• як обрати антену;
• чим відрізняються версії Spectrozir SA та Spectrozir SA PRO;
• які функції доступні в реальних сценаріях використання
• яка підготовка потрібна
• де та як можна застосовувати систему.

Стаття орієнтована на користувачів, які хочуть побудувати працездатний комплекс радіомоніторингу після ознайомлення з можливостями продукту (див. статтю «Spectrozir SA + Fobos SDR — програмно-апаратний комплекс для широкосмугового радіомоніторингу»).

Що потрібно для роботи

Для базового розгортання системи необхідні чотири основні компоненти.

Мінімальний комплект

• Fobos SDR — широкосмуговий SDR-приймач.
• ПК з Windows 10/11 — ноутбук або стаціонарний комп’ютер.
• Антена — відповідно до потрібного діапазону частот.
• Spectrozir SA — програмне забезпечення для аналізу спектра.

Цього достатньо для першого запуску та базового моніторингу ефіру.

Як виглядає система

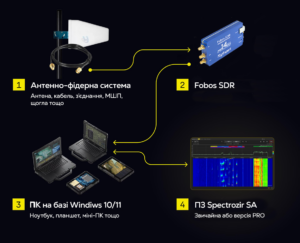

Система Spectrozir SA + Fobos SDR



Такий комплекс можна зібрати за кілька хвилин і використовувати як стаціонарно, так і в польових умовах.

Fobos SDR — основний радіочастотний модуль системи.

Необхідно:

• Fobos SDR;
• USB-кабель для підключення до ПК;
• стабільне живлення;
• актуальна версія прошивки SDR – скачати тут;
• встановлені необхідні драйвери.

Вимоги до комп’ютера

Fobos SDR передає великий потік I/Q-даних через USB 3.0, тому продуктивність ПК має значення.

Параметр	Мінімально	Рекомендовано
ОС	Windows 10	Windows 11
Процесор	4 ядра Intel/AMD	6–8 ядер Intel/AMD
ОЗП	8 ГБ	16 ГБ або більше
Накопичувач	SSD	NVMe SSD
Вільне місце	20 ГБ	100+ ГБ для I/Q-запису
USB	USB 3.0	USB 3.0 / USB 3.2

Для тривалого запису I/Q-даних бажано використовувати SSD або NVMe, оскільки потік даних може бути значним.

Безпечне підключення приймача

Fobos SDR — чутливий вимірювальний приймач. Перед підключенням антени варто врахувати кілька правил.

Важливо

• Не підключайте приймач безпосередньо до передавача.
• У зоні потужних радіостанцій використовуйте атенюатори або фільтри.
• Максимальний допустимий рівень на RF-вході — +10 dBm.

Якщо ви працюєте поруч із потужними передавачами, це особливо важливо.

Вибір антени

Саме антена найбільше впливає на якість моніторингу.

Для загального огляду спектра

Найкращий варіант — дисконусна (Discone) або інша широкосмугова антена.

Підходить для:

• огляду спектра;
• пошуку активних сигналів;
• моніторингу міського ефіру.

Для FPV / БПЛА

Краще використовувати спрямовану антену:

• логоперіодичну;
• панельну;
• Yagi.

Вона покращує співвідношення сигнал/шум і дозволяє оцінювати напрямок на джерело сигналу.

Чи потрібен МШП?

Малошумний підсилювач (LNA/МШП) корисний лише в певних умовах.

Ситуація	Рекомендація
Довгий кабель	Так
Слабкі сигнали	Так
Поруч потужні передавачі	Обережно / ні
Міський ефір	Часто не потрібен

У насиченому ефірі МШП може перевантажити приймач, тому іноді краще використовувати фільтр або атенюатор.

Програмне забезпечення Spectrozir SA

Потрібно встановити:

• Spectrozir SA Standard
  або
• Spectrozir SA PRO

Версія залежить від задач:

Standard:

• базовий спектральний аналіз;
• перегляд сигналів;
• робота з SDR;
• аналіз ефіру.

PRO:

• розширені можливості аналізу;
• додаткові інструменти моніторингу;
• професійна робота з радіочастотним середовищем і;
• детекція сигналу по рівню потужності;
• сканування і перегляд кольорового аналогового відео;
• підключення двох Fobos SDR одночасно;
• перегляд кількох діапазонів спектра одночасно.



Детальніше можна ознайомитися за посиланням – https://spectrozir.com/plans



Основні функції Spectrozir SA

1. Панорамний спектр

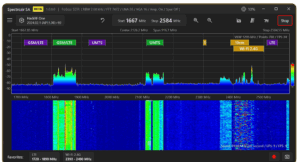

Панорамний спектр



Показує поточну спектральну активність у вибраному діапазоні.

Корисно для:

• пошуку сигналів;
• оцінки завад;
• контролю зайнятості діапазону.

2. 3D-спектр

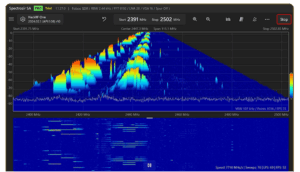

3D-спектр

Об’ємне відображення спектра допомагає помічати:

• імпульсні сигнали;
• короткі передачі;
• періодичну активність.

3. Теплова карта

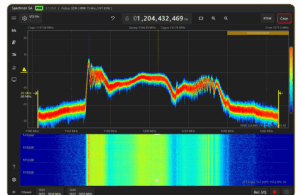

Теплова карта

Накопичує дані в часі та показує:

• стабільні сигнали;
• рідкісні передачі;
• завантаженість спектра.

4. Сигналізація за рівнем потужності та щільності сигналу

Сигналізація дозволяє контролювати радіочастотне середовище в реальному часі та автоматично виявляти нові або надмірно потужні сигнали, що можуть свідчити про потенційні загрози чи несанкціоновану активність.

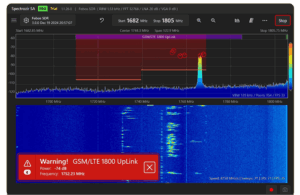

Сигналізація за рівнем потужності та щільності сигналу

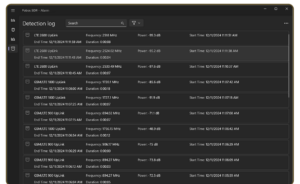

5. Сигналізація та журнал

Сигналізація та журнал

Програма може автоматично:

• виявляти нові сигнали;
• зберігати частоту;
• фіксувати рівень потужності;
• вести журнал подій.

Це зручно для довготривалого моніторингу. Користувач може переглядати записи за датою, частотою та рівнем сигналу, а також експортувати дані для подальшого аналізу чи звітності.

6. Сканування кількох діапазонів одночасно

Перегляд і аналіз до 5 окремих смуг у реальному часі з можливістю виключення проміжних ділянок та зосередження на ключових частинах спектра.

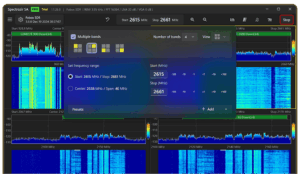

Сканування кількох діапазонів одночасно

7. Запис I/Q-даних

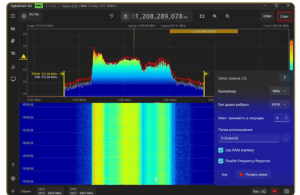

Запис I/Q-даних

Дає змогу «заморозити» радіоефір і проаналізувати його пізніше без повторного приймання.

Особливо корисно для:

• коротких подій;
• тестування обладнання;
• навчання.

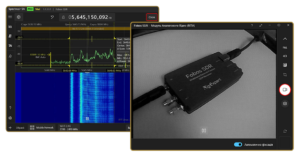

8. Аналогове FPV-відео

Аналогове FPV-відео

Підтримується пошук, перегляд і запис підтримуваних аналогових FPV-відеосигналів у вибраному діапазоні.

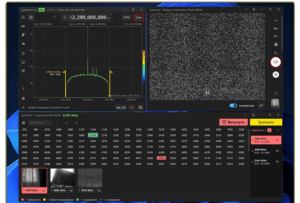

9. Автоматичний пошук відеоканалів

Пошук аналогових відеоканалів на будь-якій частоті з можливістю сповіщення, логування та перегляду відео.

Автоматичний пошук відеоканалів

Підготовка користувача

Базові операції з інтерфейсом Spectrozir SA можна опанувати під час короткого вступного навчання. Водночас ефективна інтерпретація складних радіосигналів, оцінка джерел завад і робота у спеціалізованих сценаріях потребують відповідної радіотехнічної підготовки.

Це дає змогу користувачеві не лише працювати з інтерфейсом і функціями комплексу, а й правильно оцінювати отримані результати та використовувати їх відповідно до поставлених завдань

Типові конфігурації використання комплексу Spectrozir SA та Fobos SDR

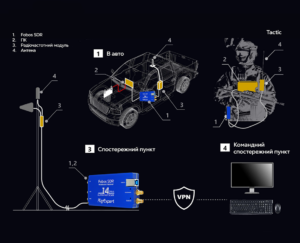

Типові конфігурації використання комплексу Spectrozir SA та Fobos SDR

Польовий комплект

• ноутбук;
• Fobos SDR;
• дисконусна антена;
• акумулятор/інвертор.

Підходить для виїзного моніторингу.

Стаціонарний пост

• ПК;
• зовнішня антена на щоглі;
• фільтри;
• низьковтратний кабель.

Для постійного контролю ефіру.

Багатодіапазонний моніторинг

• Spectrozir SA PRO;
• кілька екземплярів програми;
• два Fobos SDR.

Для одночасного спостереження кількох діапазонів.

Обмеження системи

Щоб уникнути завищених очікувань, важливо розуміти:

• комплекс є приймальним;
• не створює радіозавад;
• не гарантує визначення координат джерела;
• дальність виявлення залежить від антени, потужності передавача та умов поширення;
• для точного пеленгування потрібне додаткове обладнання.

FAQ

Чи потрібен інтернет?

Ні, комплекс працює локально.

Чи можна використовувати ноутбук?

Так, це найпоширеніший варіант.

Чи можна записувати спектр?

Так, через функцію I/Q Recording.

Чи підтримується Linux?

Fobos SDR підтримує Linux, але ця стаття описує конфігурацію для Windows.

Чи можна працювати з двома Fobos SDR?

Так, у версії Spectrozir SA PRO через кілька екземплярів застосунку.

Висновок

Spectrozir SA + Fobos SDR дозволяє побудувати повноцінну систему широкосмугового радіомоніторингу на базі звичайного ПК та SDR-приймача.

Надалі систему можна масштабувати — додавати спрямовані антени, фільтри, кілька приймачів і розширені функції Spectrozir SA PRO.

Такий підхід дозволяє почати з базової конфігурації та поступово перейти до професійного поста радіочастотного моніторингу без зміни основної платформи.
