RigExpert MATCH U – Аналізатор антен і кабелів (0,1–500 МГц, з ліцензією RFE)
Артикул: 30528
Аналізатори Антен і Кабелів, ВЧ Аналізатори, Спеціальні пропозицііВ наявності

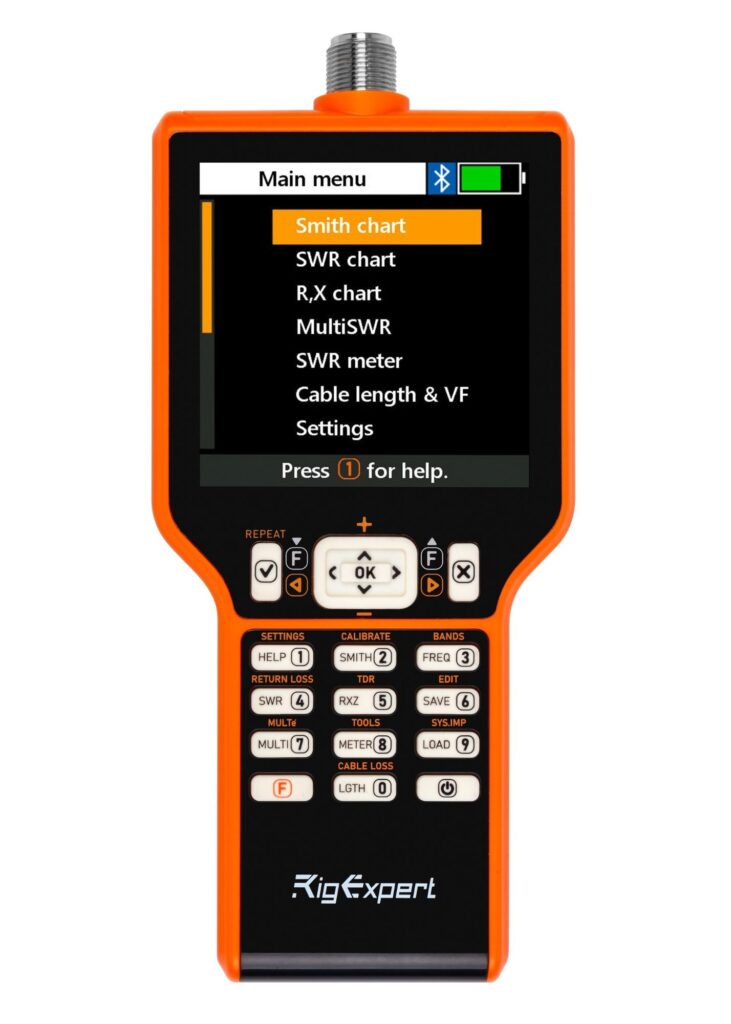

RigExpert MATCH U – Аналізатор антен і кабелів (0,1–500 МГц, з ліцензією RFE)
Технічні характеристики
Діапазон частот
- 0,1 до 500 MГц
Режими роботи
- Вимірювання КСХ на одній або декількох частотах
- Вимірювання КСХ, втрати на відбиття, R, X, Z, L, C на одній частоті
- Побудова графіка активного та реактивного опору (R, X)
- Побудова графіка втрат на відбиття
- Побудова графіка КСХ
- Побудова графіка часової доменної рефлектометрії (TDR) (доступно для ліцензії RFE)
- Побудова діаграми Сміта (доступно для ліцензій Advanced і RFE)
Інструменти
- LC-метр (доступні для ліцензії RFE)
- Визначення довжини та коефіцієнта швидкості поширення сигналу (доступні для ліцензій Advanced і RFE)
- Вимірювання втрат у кабелі та характеристичного імпедансу (доступні для ліцензій Advanced і RFE)
- Калібрування OSL (доступні для ліцензій Advanced і RFE)
- Користувацьке калібрування OSL: підтримка до 10 профілів (доступні для ліцензії RFE)
- Налаштування шлейфів (Stub Tuner). (доступні для ліцензій Advanced і RFE)
- Самотестування
Заводське калібрування OSL
- Так
Робоча температура
- -10...60 °C
Вага
- 341g
Вбудований помічник
- Так, активується натисканням кнопки
Дисплей
- 480x480 кольоровий TFT 4.0” LCD-дисплей
Розміри
- 93 × 207 × 37 mm
Тип роз'єму
- N-type
Вихідна потужність
- -10 dBm (на навантаження 50 Ом)
Батарея
- Одна Li-Ion батарея ICR18650, 2600 мА·год
PC/Mobile Interfaces
- USB Type-C
Аксесуари в коробці
- М'який чохол, USB-кабель
Детальніше
RigExpert MATCH U – Аналізатор антен із професійним функціоналом (ліцензія RFE)
MATCH U — це універсальний аналізатор антен і коаксіальних кабелів, що працює в частотному діапазоні від 0,1 до 500 МГц. Пристрій дозволяє виконувати високоточне вимірювання КСВ, імпедансу, втрат, фазових характеристик, довжини кабелів, а також побудову графіків та діаграм Сміта, доступних через розширену ліцензію RFE.
Оснащений 4-дюймовим кольоровим TFT-дисплеєм (480×480), MATCH U має інтуїтивний інтерфейс, функцію самотестування, вбудованого помічника та підключення через USB Type-C. Вихідна потужність -10 dBm, підтримується калібрування OSL і налаштування шлейфів. Живлення — від Li-Ion батареї ICR18650, що забезпечує автономну мобільну роботу.
Переваги:
•Частотний діапазон: 0,1–500 МГц
•Графіки КСВ, R/X, діаграма Сміта, TDR (через RFE)
•Інструменти: LC-метр, втрати в кабелі, коефіцієнт поширення
•Калібрування: заводське та користувацьке OSL
•Дисплей: 4.0” TFT LCD 480×480
•Порт: USB Type-C
•Роз’єм: N-type
•Вага: 341 г, розміри: 93×207×37 мм
•Живлення: акумулятор Li-Ion (ICR18650, 2600 мА·год)
•Ліцензія RFE у комплекті
